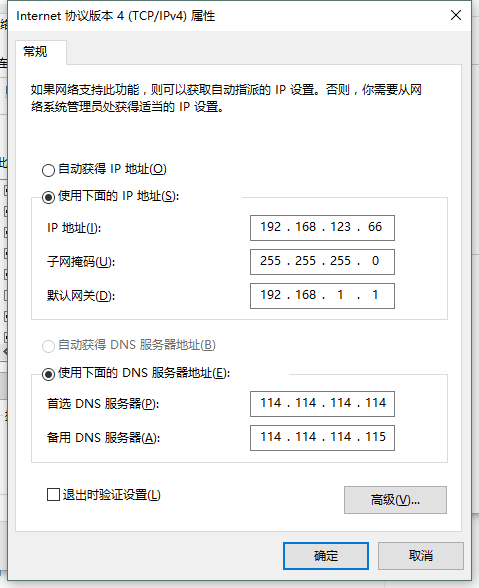

相信有很多人见过这个东西：

很多人在电脑网络出问题的时候经常需要打开这个东西。反正我是比较不喜欢这个界面的，因为每次看到这个界面都代表着我在帮别人修电脑 :)

言归正传，我每次打开这些东西，都不是很能理解这里每个选项的大概意思。正好最近在弄路由器，然后朋友的电脑网络又出了问题:)，再加上我家的100M移动宽带总觉得DNS被污染了，有些地方有广告，所以我就趁此机会，从宏观角度，通过手机连接WIFI用微信收发一条消息所走的流程分析下这些选项的意义，可能例子不恰当，不过影响不大。

先说下IP地址。当你微信发送一条消息时，微信首先需要知道你是从哪里发出的这条消息，以判断你的登录状态是不是异常（比如是否异地登录），而微信判断你所在位置的依据之一就是你当前的IP地址。
但是一般情况下，每个人/每台设备完成上网这个动作都至少需要一个IP地址，这个IP地址一般由铁通/网通/电信宽带运营商下发，一般每个宽带帐号只有一个。那么问题来了，我们一家四口人，有接近十台设备需要上网，怎么办？

这里就需要用到路由器了。路由器使用我家的宽带帐号拨号上网（对，路由器它会上网了！），路由器就会得到（我家的）移动宽带给的一个外网IP地址，然后我们想上网就只能求路由器给我们开个热点，也就是我们连的WIFI。这样一来，我们每个人上网都需要先通过路由器，比如我用手机微信发送一条消息，其实是先发送给路由器，路由器再统一使用它得到的外网IP帮我们转发出去（这个过程非常快，一般用时50ms左右），达到上网的目的。
总结一下，就是我家所有需要上网的设备，都是通过路由器得到的同一个外网IP上网。
但是还有问题，当有人给我的微信回复消息时，是回复到路由器上的，那么路由器怎么知道这个消息应该传给我的PAD，还是我的手机呢？这里就要提到内网IP这个了。上图所示的IP地址192.168.123.66，其实是路由器分配给我们的内网IP。当我手机微信发送消息时，路由器会知道，一个内网IP为192.168.123.66的设备发送了一条消息，然后当微信有消息回复的时候，它就会根据内网IP知道自己应该把这条消息传给内网IP是192.168.123.66的这台手机。

那么子关掩码有什么用呢？在路由器里，它其实是配合内网IP使用，用来区分不同的网络，或者说，区分不同的路由器。
比如说，我家有另外两台路由器连接到了那一台路由器，它们分配给我家手机、电脑、PAD的内网IP都是192.168.123.66，
